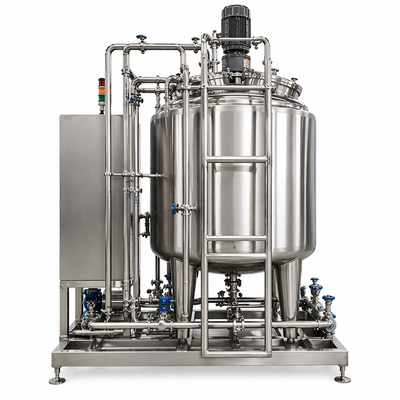

Система подготовки раствора 3000L с резервуаром SS316L (соответствие GMP, полная интеграция процессов)
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | CHONGYANG |
| Сертификация: | ISO,CE |
| Номер модели: | CY-SPS-500L |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiable |
| Упаковывая детали: | Экспорт стандартной деревянной коробки |
| Время доставки: | 15 дней |
| Условия оплаты: | Т/Т, Л/К |
| Поставка способности: | 100 комплектов/месяц |
|
Подробная информация |
|||
| Емкость: | 300л/500л/1000л/2000л/3000л/на заказ | Материал: | SS316L (детали, контактирующие с продуктом), SS304 (рама) |
|---|---|---|---|
| Поверхностная обработка: | Внутренний Ra ≤0,4 мкм, внешний матовый/полированный | Система управления: | Автоматическое управление ПЛК с сенсорным экраном (опция Siemens/Schneider) |
| Функция: | Рубашка для смешивания, нагрева и охлаждения, система очистки CIP/SIP | Приложение: | Фармацевтика / Биофармацевтика / Косметика / Пищевая промышленность |
Характер продукции
Система подготовки раствора 3000L под ключ с резервуаром SS316L
Введение
ВСистема приготовления раствора 3000L под ключпредназначен для крупномасштабной подготовки жидкости с полной интеграцией процессов, гигиенической конструкцией SS316L, автоматическим управлением и централизованной очисткой и стерилизацией.
Система объединяет дозировку сырья, смешивание, циркуляцию, нагрев, охлаждение, фильтрацию, хранение, CIP, SIP и распределение в одно скоординированное инженерное решение.
От первоначального проектирования процесса и производства оборудования до поддержки установки и ввода в эксплуатацию подход под ключ уменьшает интерфейсы проекта, повышает эффективность выполнения,и поддерживает стабильное долгосрочное производство.
Обзор продукции
Система приготовления раствора 3000L под ключ - это интегрированная платформа обработки, предназначенная для крупных партий жидкости, смешивания, контроля температуры, фильтрации, хранения, очистки,стерилизация, и распространение продукции.
Компоненты, контактирующие с продуктом, изготавливаются из:SS316L из нержавеющей стали, В то время как внешние конструкции и неконтактные части могут быть изготовлены из SS304.
Система может поддерживать как серийное производство, так и полунепрерывную работу.
Его модульная конструкция с подвеской упрощает сборку на заводе, FAT-тестирование, отгрузку, установку, пуск в эксплуатацию и будущее обслуживание.
Промышленность применения
Процесс производства

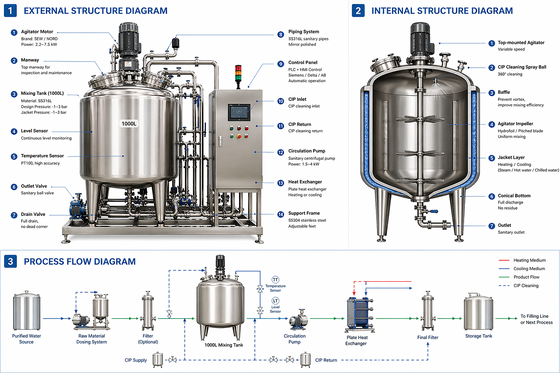

Следующий процесс показывает основные этапы типичной системы приготовления раствора 3000L под ключ.
Вода и сырье вводятся через автоматическую систему дозирования.продукт переводится на хранение и распространение;Интегрированные системы CIP и SIP поддерживают автоматическую очистку и стерилизацию технологического оборудования и трубопроводов.
Особенности и преимущества
Инжиниринг, производство, испытания, поддержка установки и ввод в эксплуатацию.
Гигиеническая конструкция для высокочистой обработки жидкости.
Комбинирует дозировку, смешивание, циркуляцию, фильтрацию, хранение, CIP и SIP.
Централизованное автоматическое управление, сигнализация, рецепты и мониторинг процессов.
Поддерживает автоматическую очистку и стерилизацию системы.
Обеспечивает контролируемое управление температурой партии.
Подходит для больших объемов партии и полунепрерывного производства.
Упрощает сборку, FAT-тестирование, транспортировку и установку на месте.
Технические спецификации
| Положение | Спецификация |
|---|---|
| Номинальная мощность | 3000 л |
| Материал, контактирующий с продуктом | SS316L |
| Внешний материал | SS304 |
| Окончание внутренней поверхности | Ra ≤ 0,8 мкм; Ra ≤ 0,6 или 0,4 мкм необязательно |
| Тип смешивания | Санитарный агитатор, установленный в верхней части |
| Скорость смешивания | 0 ̊60 оборотов в минуту, регулируемый |
| Нагрев / охлаждение | Танк с жакетом |
| Система управления | Полностью автоматический ПЛК с HMI с сенсорным экраном |
| Система очистки | Интегрированный ППП |
| Система стерилизации | Интегрированный SIP, в зависимости от требований полезности и процесса |
| Рабочее давление | 0 ‰ 0,3 МПа, в зависимости от окончательной конструкции сосуда |
| Конструкционная температура | -10°C до 120°C |
| Силовое питание | 380В, 50/60 Гц, настраиваемый |
| Установка | Скид-монтаж / модульная установка |
| Основы проектирования | Гигиенический дизайн, ориентированный на GMP, и управление качеством по стандарту ISO |
Окончательные спецификации зависят от свойств продукта, вязкости, точности дозировки, времени смешивания, температуры процесса, степени фильтрации, метода очистки, метода стерилизации и URS клиента.
Стандартная конфигурация
| Компонент | Описание |
|---|---|
| Смеситель | Сосуды 3000L SS316L с санитарным каналом и процессовыми соединениями |
| Агитатор | Смесители с переменной скоростью, установленные на вершине |
| Система дозирования | Автоматическое подача воды и сырья |
| Система куртки | Отопительная и охлаждающая куртка |
| Контрольная панель | PLC, HMI с сенсорным экраном, сигнализация, рецепты и блокировки |
| Система CIP | Автоматическое устройство очистки с системой обращения и возврата |
| Система SIP | Устройство паровой стерилизации в соответствии с требованиями процесса |
| Клапки | Диафрагматические санитарные клапаны, ручные или пневматические |
| Трубопровод | Гигиенические трубы SS316L с дренажной планировкой |
| Насосы | Санитарные насосы циркуляции, переноса и CIP |
| Фильтрационный блок | Фильтрация картриджей или мембранами в соответствии с требованиями к продукту |
| Инструментация | Приборы для измерения температуры, давления, уровня, потока и дополнительные приборы для установки нагрузочных элементов |
| Скид и рама | Интегрированная опорная конструкция из нержавеющей стали |
Объем проекта "под ключ"
Факультативные конфигурации
Типичные приложения проектов
Система 3000 л под ключ улучшила эффективность производства, объединив дозировку, смешивание, фильтрацию, хранение и очистку в один автоматизированный процесс.
Полная интеграция процессов сократила ручную работу, улучшила повторяемость партии и поддержала стабильное качество продукции.
Структурные стандарты и документация
- Принципы гигиенического проектирования, ориентированные на ПХП
- ISO 9001 Управление качеством в производстве
- SS316L Конструкция контакта с изделием
- Санитарная арматура и дренажные трубы
- Сертификаты материалов и записи об отделке поверхности
- Записи сварки, пассивации и испытаний на давление
- Факультативная документация DQ, IQ, OQ и FAT
- Факультативная поддержка документации FDA и ВОЗ
Часто задаваемые вопросы
Сфера применения может включать в себя проектирование процессов, производство оборудования, интеграцию сдвигов, программирование ПЛК, FAT, руководство по установке, ввод в эксплуатацию, обучение и документацию.
Да, система может быть оснащена ПЛК и сенсорным HMI для дозирования, смешивания, нагрева, охлаждения, фильтрации, CIP, SIP, сигнализации и рецептов.
Да, объем, структура резервуара, способ смешивания, фильтрация, автоматизация, очистка, стерилизация и устройство труб могут быть настроены в соответствии с процессом.
Интегрированные CIP и SIP могут быть включены, но окончательная конфигурация зависит от требований к продукту, доступных утилит и требуемой стратегии очистки и стерилизации.
Да, можно предоставить дистанционное или на месте руководство по установке, пуску в эксплуатацию, обучение операторов и техническую поддержку послепродажного обслуживания.
Почему вы выбрали Чоньянскую воду?
Вода Чоньянпредоставляет индивидуальные системы приготовления жидкости, системы смешивания, санитарные резервуары, системы CIP/SIP, системы хранения и распределения, а также полные процессы сдвига под ключ.
Вы ищете полную систему подготовки 3000-литровых решений под ключ?
Поделиться типом продукта, емкостью партии, вязкостью, процессом смешивания, требованиями дозировки, условиями нагрева и охлаждения, уровнем фильтрации, стратегией CIP / SIP, коммунальными услугами,и требования автоматизации с нашей инженерной командой.
CHONGYANG WATER может подготовить индивидуальный дизайн процесса, конфигурацию оборудования, P&ID, макеты, техническое предложение и коммерческую котировку для вашего проекта.
